製品情報 (A-45WJ /A-45W 高速めっき用ハルセル試験装置)

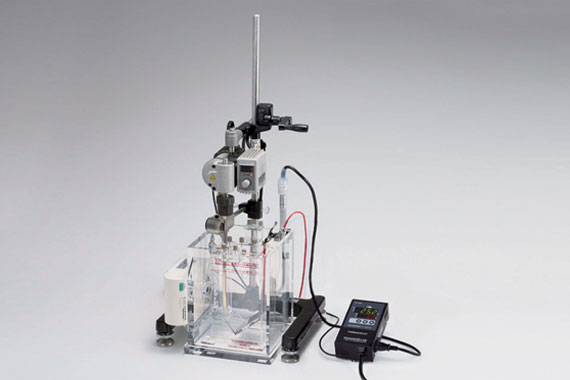

A-45WJ /A-45W 高速めっき用ハルセル試験装置
丸棒タイプの試験片（φ8x100mm)をモーターで高速回転させながらめっきするハルセル試験器です。撹拌速度ごとの電流密度分布の析出皮膜を1本の試験片に得ることができます。高速めっきをすることで、より現場に近い電流密度で実験ができます。
高速ハルセル試験装置で分かること

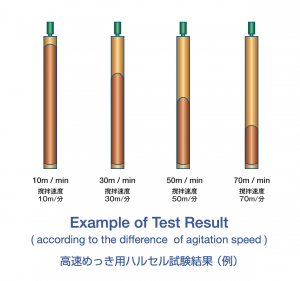

・皮膜の析出状態が光沢や焦げ、くもりとして外観で判断できます。
・撹拌の強さによる添加剤の影響を調べる事ができます。
活用事例
・撹拌速度、電気量、電源の立ち上げ速度の管理による、フープラインにおける最適な陽極配置の検討
・バレルめっきや通常のめっき液の管理
一定電流密度での撹拌効果を調べられるかくはん効果試験装置と組み合わせて使用する事で、より多面的に分析することがきます。ほとんどの部品が共用品ですので、両方分析できるセット（A-45WJ-T）もぜひご利用ください。高速めっきに対応したハルセル試験器です。
仕様
| 製品番号 | A-45WJ | A-45W |
| 外 寸（設置寸法） | 325(D)×305(W)×730 (H)mm | 420(D)×460(W)×1010 (H)mm |
| 水槽容量 | 5L | 5L |
| 重量 | 13.5Kg | 20kg |
| 回転装置容量 | AC100V、35W | AC230V、70W |

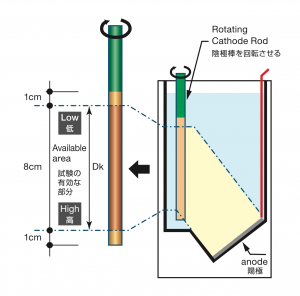

高速めっき用ハルセルの原理
高速めっき用ハルセル(HCHS)は、従来のハルセル水槽を縦にしたような外観で、陰極と陽極との距離が近い部分と遠い部分を同時に得られる形状をしています。 これにより陰極である試験片に、低電流密度部分から高電流密度部分にわたる広範囲な陰極 電流密度の分布を得ています。
この試験片をモーターで回転させて、高速めっきに対応しています。つまり、従来のハルセル陰極板を棒状にして、これを回転させることで、試験片を高速に動かす原理です。そのため、例えば 40rpmの回転数で試験片を回転させた場合、試験片の直径がΦ 8mmなことから約1m/分の陰極揺動をしたことになり、同じ撹拌速度(回転数) における各電流密度の分布を一つの試験片上に得ることができます。

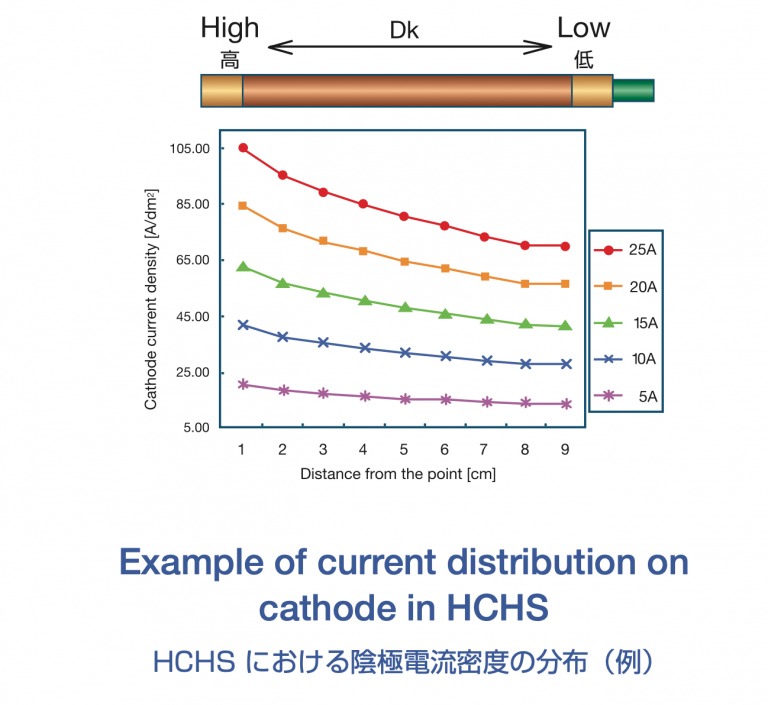

試験片の陰極電流密度の値は、回転数 10～3000rpmの範囲内では、回転数に関係なく一定の分布を示し、試験片の先端から1～9cmの範囲で適用される分布式が得られます。
Dk：陰極電流密度 ( A/dm2 )
I ：総電流値 ( A )
a,b :めっき液の種類と陰極電流効率により決まる定数
x : 試験片の先端からの距離 ( cm ) ( 但し、1cm ≦ x ≦ 9cm
セット内訳
下記の2種類のセットをご用意しています。
A-45WJ 高速ハルセル® 試験装置セットWJ型 ｜日本国内用の温度調節器と温度ヒューズ付ヒーター（AC100V）を組み合わせたセット
A-45W 高速ハルセル® 試験装置セットW型 ｜CEマーキングの実施と、AC100-230Vの電圧に対応した温度調節器と温度ヒューズ付ヒーター（DC48V）を組み合わせたセット
| 製品番号 | 製品名 | A-45WJ | A-45W | |
| 水槽 | A-45-P01 | 高速ハルセル用本水槽(治具を含む) | 1 | 1 |
| A-45-P02W | 高速ハルセル,かくはん効果試験器共通 5L外水槽Iw | 1 | 1 | |
| かくはん装置 | A-45-P03 | 高速ハルセル用回転装置 (A-45WJ:3000rpmまたは300rpm/ A-45W:2000rpm) | 1 | |
| A-45-P04 | 高速ハルセル,かくはん効果試験器共通スタンド | 1 | ||
| A-45-P05 | 高速ハルセル、かくはん効果共通陰極接続治具 | 1 | 1 | |
| A-45-P07 | 高速ハルセル陰極固定棒(フッ素樹脂コーティング付) | 1 | 1 | |
| A-45-P09W | 高速ハルセル、撹拌効果試験器共通 かくはん機用接続コレット | 1 | ||
| 温度調節器 | B-93C | 1kWデジタル式温度調節器 | 1 | |
| B-93-YTC300 | 温度調節器YTC300(AC100-230V,300W) | １ | ||
| B-93-YTC-P02 | 温度調節器YTC用センサー止具(L型) | 1 | 1 | |
| ヒーター | B-83WJC3 | 300W石英小型投込ヒーター温度ヒューズ付WJC3型ネジタイプ(AC100V)(φ15×310mm 発熱部150mm) | 1 | |
| B-83WC3 | 300W石英小型投込ヒーター温度ヒューズ付WJ3型ネジタイプ(DC48V)(φ15×310mm 発熱部150mm) | 1 | ||
| B-83W-P01 | 300W石英小型投込ヒーター3型ネジタイプ用止具 | 1 | 1 | |
| A-60W-L100 | 液面センサーW（首下100mm） | 1 | ||
| A-60W-P01 | 液面センサー止具 | 1 | ||
| B-68 | ハルセル用スターラー(50Hzまたは60Hz) | 1 | ||
| A-46-P13 | 高速ハルセル/かくはん効果試験器用各種PEEKネジ | 1 | 1 | |
| A-45-P08B | 高速ハルセル、かくはん効果用リード線(C30クリップ,2本) | 1 |
別売品
高速ハルセル用陽極板各種(64×64×t2mm＋8×160×t2mm)
| 製品番号 | 製品名 |
| A-45-P11-02 | 高速ハルセル用陽極板 住友電解ニッケル |
| A-45-P11-07 | 高速ハルセル用陽極板 住友SKニッケル |
| A-45-P11-08 | 高速ハルセル用陽極板 含燐銅 |
| A-45-P11-12 | 高速ハルセル用陽極板 高純度錫(三菱電解錫) |
| A-45-P11-18 | 高速ハルセル用陽極板 チタン白金 |
※その他材質もございます。極板一覧をご参照下さい。
高速ハルセル用陰極試験棒各種(φ8×110mm)
| 製品番号 | 製品名 |
| A-45-P12-02 | 高速ハルセル用陰極試験棒 真鍮50本入 |
| A-45-P12-03 | 高速ハルセル用陰極試験棒 銅50本入 |
関連資料
高速めっきに対応したハルセルの特性 表面技術 一般社団法人 表面技術協会 1999
電流密度と撹拌強度の違いによるめっき皮膜の変化
