付加価値の高い微細部品へのめっきには、同じく精度の高いめっき装置が不可欠です。当社は机の上に乗るサイズの小型バレルめっき装置を専門としており、ドラム内部に品物が挟まりづらい特殊加工や、超微細部品へのめっきに対応するための専用ドラム等、お客様のニーズに合わせた商品を取り揃えております。

当社のバレルめっき装置は多くの精密部品メーカーに採用されております。あなたのスマートフォンやカメラ、時計、その他精密機器の中にも、当社の装置でめっきした部品が使われているかもしれません。

バレルめっきとは

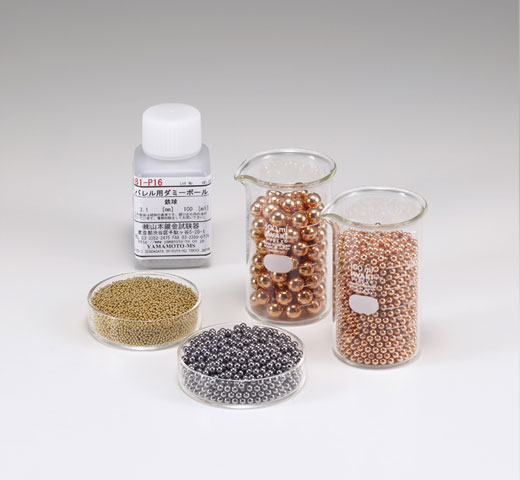

バレルめっきとは、その名が示す通り「バレル= 樽」型の容器の中に小さな試験片を大量に入れ、バレルの回転により品物を混合しながら全体に均一なめっきを施す装置・手法のことです。小さくて数が多い品物のめっきに適しており、チップコンデンサ、イヤリング等のアクセサリー、ネジ、ワッシャー、ナット等の微細部品のめっきに使われています。バレルはめっき液や電気を通過させるため、通常メッシュ貼りになっています。

精度のよいめっきをするために大切なこと

微小部品をめっきする場合、大きな一つのバレルでめっきするよりも、小型のバレルを複数用意して並列でめっきを行うほうがより精度の良いめっきができます。

バレルめっき装置は、その目的に応じて大きく「水平バレル」と「傾斜バレル」に大別することができます。基本は水平バレルを用いますが、水平バレル装置ではめっきしづらい品物の場合、傾斜バレル装置の方が効果的な場合もあります。

---

水平バレルと傾斜バレルの違い

	水平バレル		傾斜バレル

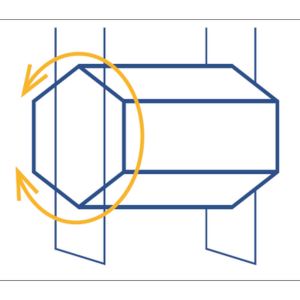

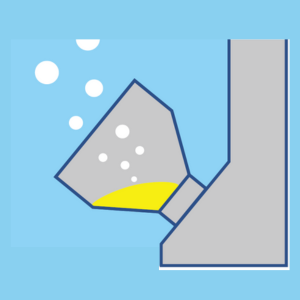

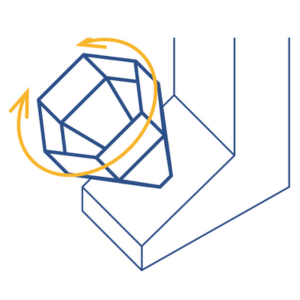

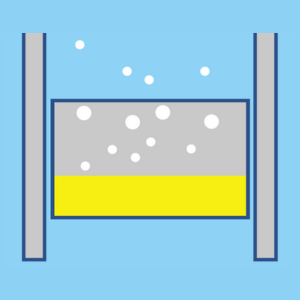

特長	ドラムの口が蓋で閉じられており、ドラム自体は水平になっている。		ドラムの口が開いており、ドラム自体が斜めに取り付けられている。
利点・向いている品物	・品物の混ざりが良い。 ・蓋があるので品物が漏れにくい。 ・品物をたくさん入れることができる。		・口が開いているため、 めっき時に発生する水素ガスが出ていきやすい。 ・ 非常に小さな品物・紛体に向く。
欠点・向いていない品物	めっき時に発生する水素ガスが内部に溜まりやすい。		品物の混ざり具合は水平バレルほどではない。蓋が無いので品物の流出対策が必要。

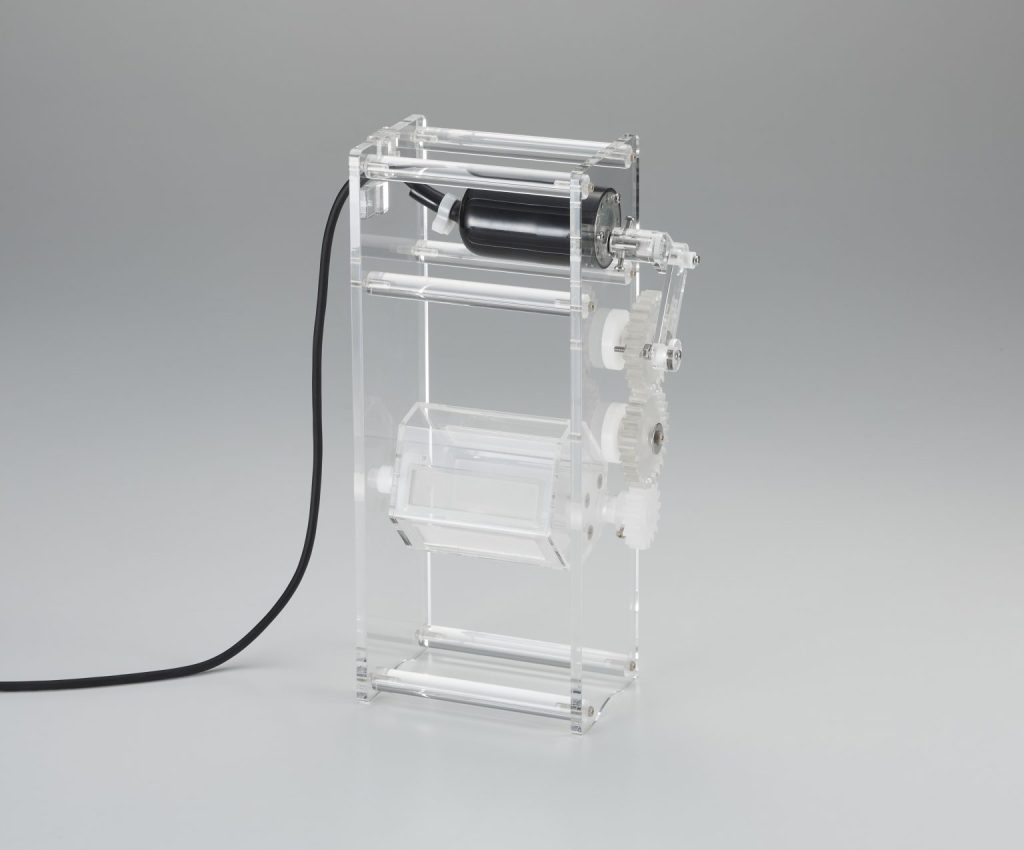

水平バレルラインナップ

水平バレルは「ミニバレル」シリーズを基本とし、ドラム容量15mLで超微細部品向けの「てのりバレル」や、半回転運動によりサンプルの変形が抑えられる「ゆりかごバレル」があります。

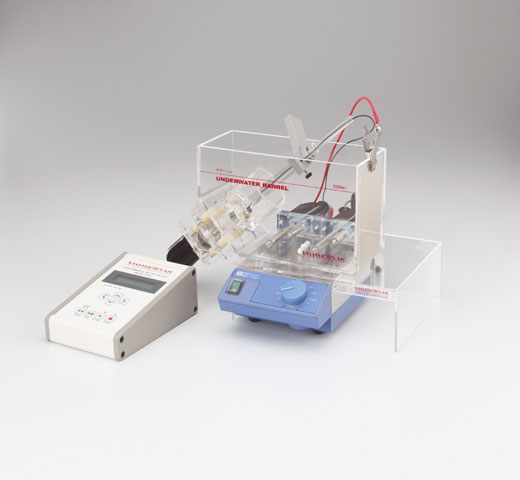

傾斜バレルラインナップ

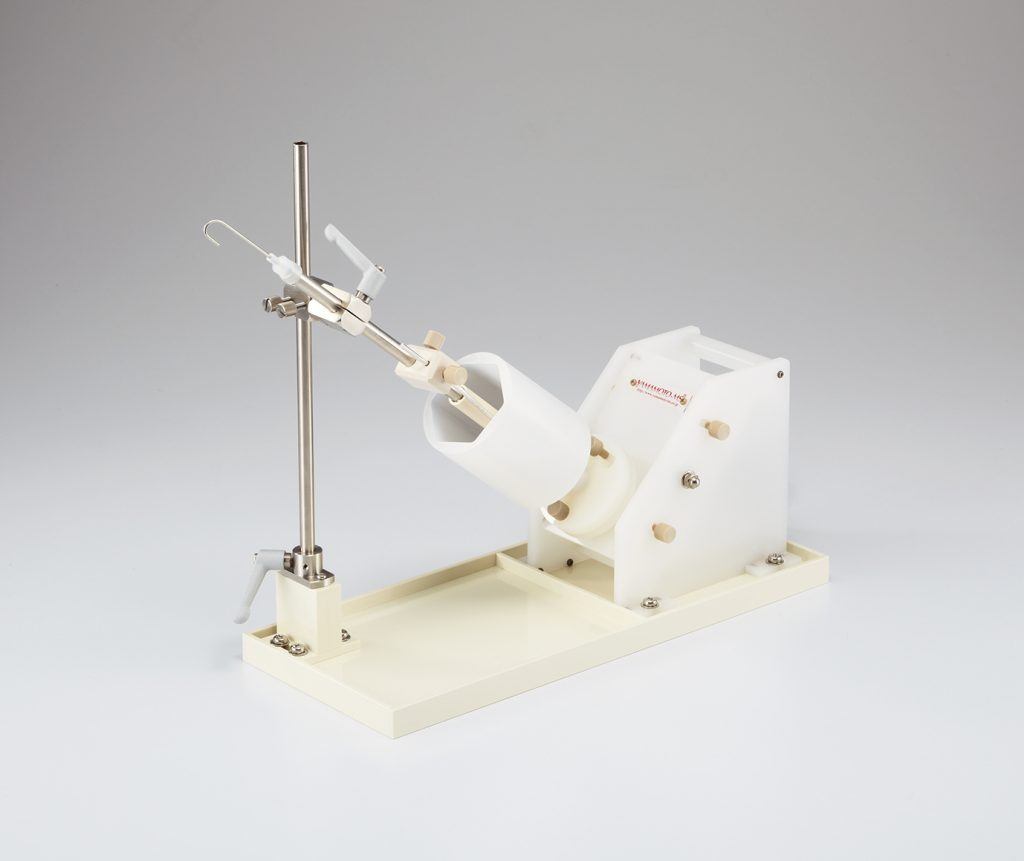

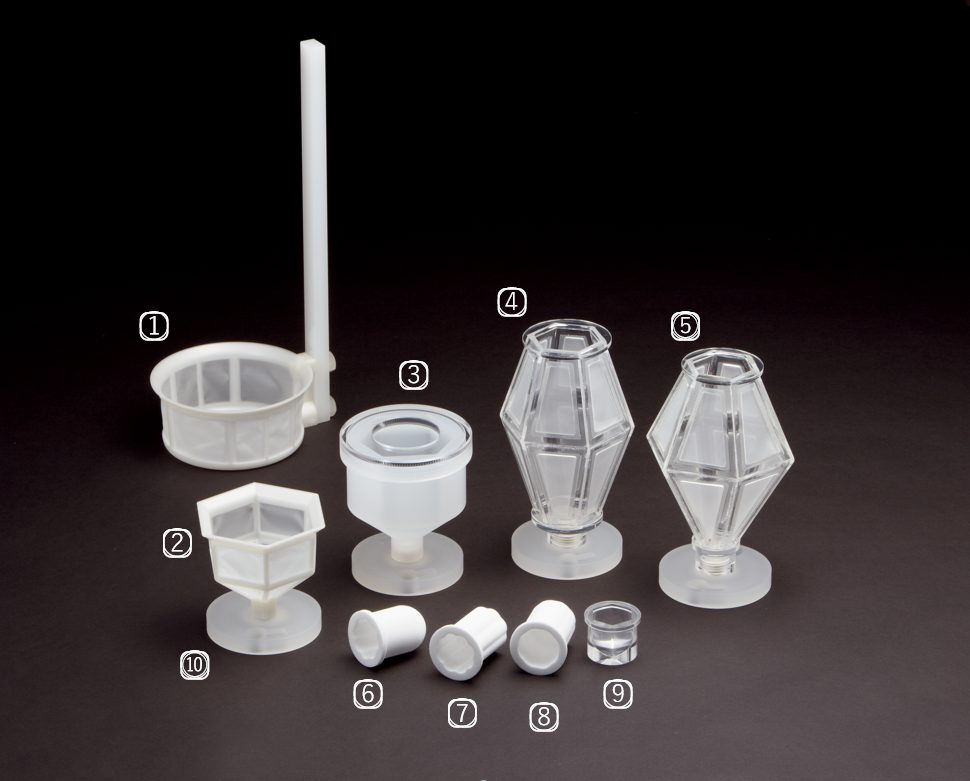

傾斜バレルは付け替えドラムが豊富で角度調整ができる「鯱鉾®（しゃちほこ）」シリーズ、多孔質ドラムを使用した「マイクロバレル」、特注で製作しているアルミニウムめっき用のバレルがあります。

---

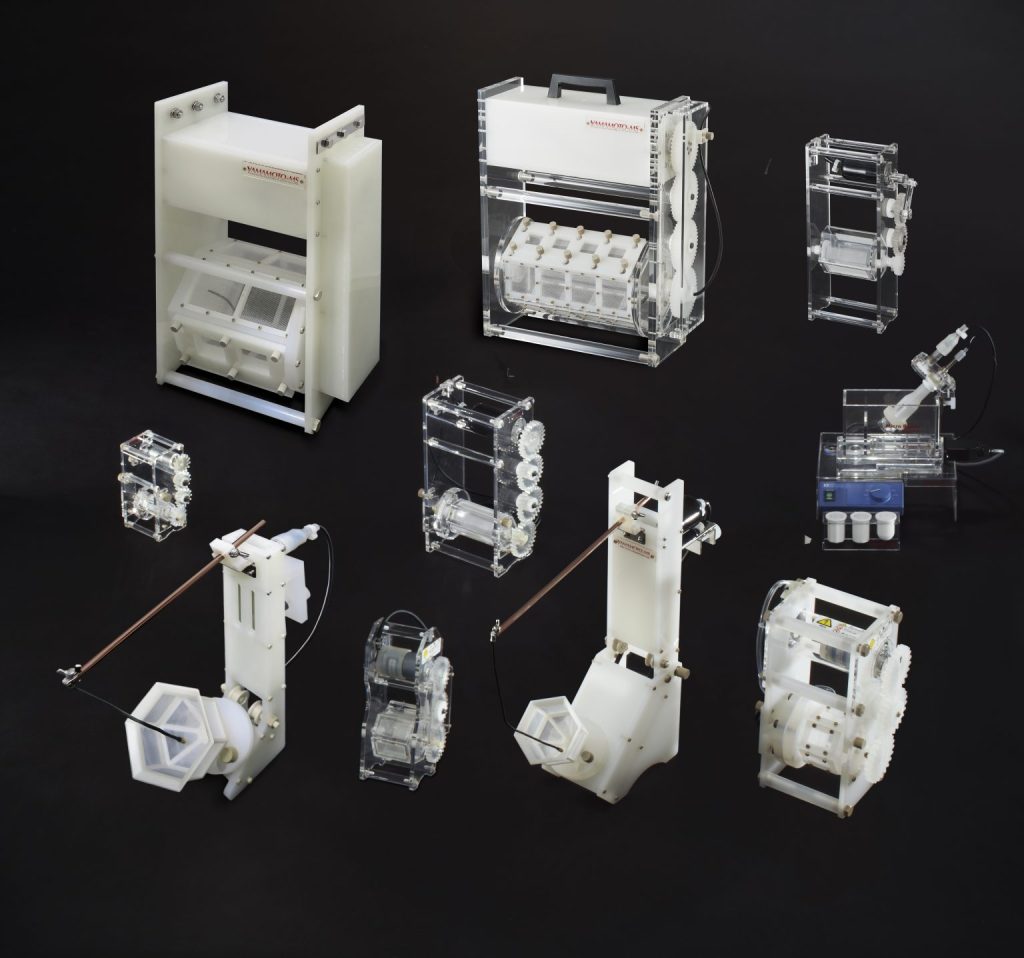

バレルめっき装置　比較表

製品番号	製品名	種類	材質	ドラム容量（*1）	投入量（*1）	目開き（mm）	耐熱温度	入力	対応水槽
B-73-02AW	無電解ミニバレル（ドラムタイプ）	水平	PP,他	145ｍL	-	0.289	90℃	AC100-240V	5Lビーカー
B-73-03AW	無電解ミニバレル（磁気ディスクタイプ）	水平	PP,他	-	-	-	90℃	AC100-240V	5Lビーカー
A-52-ST-EL	ウェハ用無電解回転装置	水平	PP/PTFE	-	-	-	90℃	AC100-240V	-
B-75BW	ミニバレル1-BW型	水平	アクリル、PP他			0.105 / 0.289 / 0.44 / 0.97	65℃	AC100-240V	B-89-CE-02T-PV B-76-KWMN-P03
B-75CW	ミニバレル1-CW型	水平	アクリル、PP他	140mL	40mL	0.105	65℃	AC100-240V	B-89-CE-02T-PV B-76-KWMN-P03
B-76-03W	ミニバレル100W	水平	アクリル、PP他	100mL	30mL	0.105 / 0.289 / 0.44 / 0.97	65℃	AC100-240V	B-92-M10-P01 B-92-P01
B-76-03AW	ミニバレル100AW	水平	アクリル、PP他	100mL	30mL	0.105	65℃	AC100-240V	B-92-M10-P01 B-92-P01
B-76-02AW	てのりバレル AW	水平	アクリル、PP他	15mL	3mL	0.105	65℃	AC100-240V	B-89-CE-02T-PV 2Lビーカー
B-73-1000	ミニバレル1000（1Lタイプ）	水平	PP他	2800mL	1000mL	0.97	90℃	AC100V	B-92-P01 69
B-75-04DW	ゆりかごバレル	水平	PP他	240mL	40mL	0.105	65℃	AC100-240V	-
B-74-M1A-P01W	マイクロバレル W型（Pat.）	傾斜	アクリル、PP他	15ｍL	3mL	10μm / 穴なし	65℃	AC100-240V	B-74-M1-P02W
B-76-KWFN-W	傾斜バレル - 鯱鉾	傾斜	PP他	100ｍL	20mL	0.105	90℃	AC100-240V	B-76-KWFN-P09A B-92-WF-PPM1-P01W B-92-P01
B-76-KWFN-BW1 B-76-KWFN-BW-2	傾斜バレル - 鯱鉾ラグビーボール型	傾斜	アクリル、PP他	290mL	100mL	0.105	65℃	AC100-240V	B-76-KWFN-P09A B-92-WF-PPM1-P01W B-92-P01
B-76-KWMN-W	傾斜バレル鯱鉾 ミニ	傾斜	PP他	100ｍL	20mL	0.105	65℃	AC100-240V	B-76-KWMN-P07W 3Lビーカー（*2）

（*1） 体積は参考です。
（*2） ラグビーボール型装着時には入りません。

---

---

---

バレルめっき装置の特注対応について

山本鍍金試験器では、以下のような特注対応が可能です。
ご希望のサイズがない場合はお問い合わせフォームよりご連絡ください。

■仕様変更例

• ドラムのメッシュサイズの変更( メッシュサイズ:0.113mm,0.289mm,0.44mm,0.97mm,0.105mm)
• ドラムサイズ、材質、形状の変更（ドラム容量最大3L までの実績があります。)
• イオン液体のような特殊な溶液用のバレルの設計・製作
• アルミニウムめっき用のバレルの設計・製作
